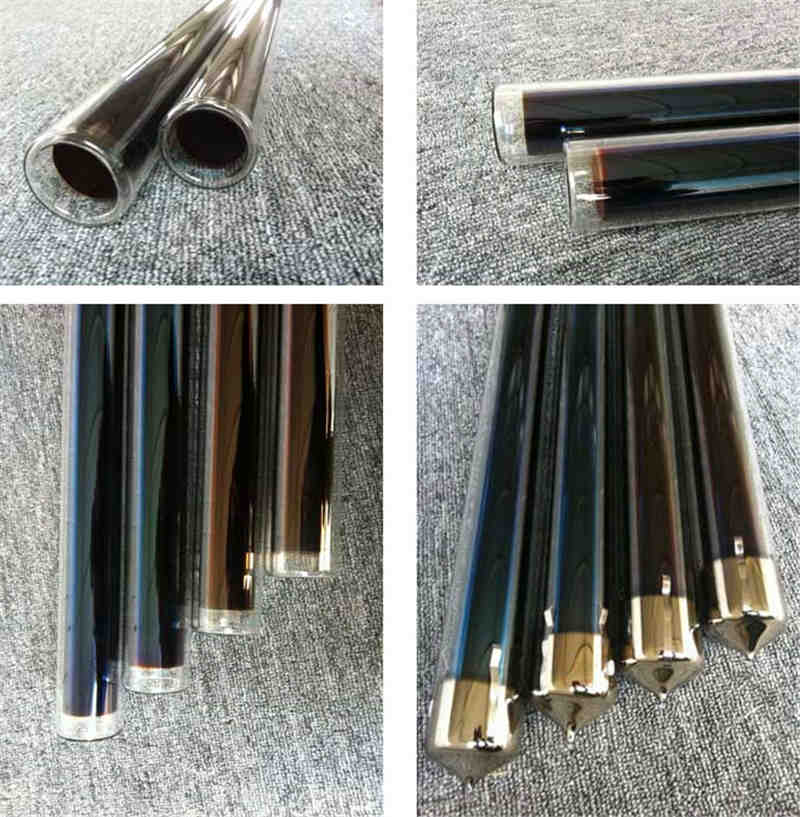

全玻璃太陽能真空管集熱器

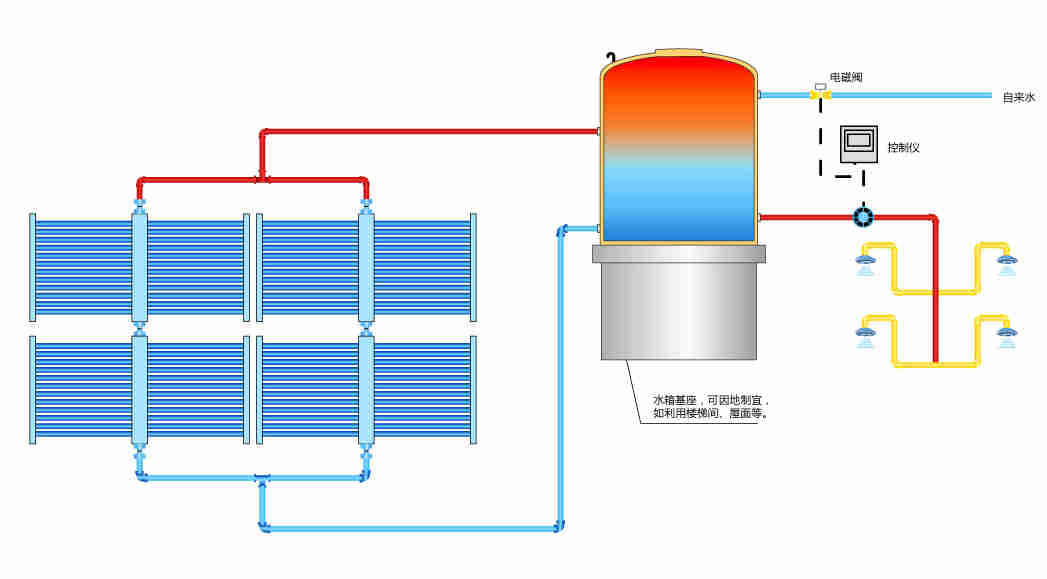

太陽輻射透過真空管的外管，被集熱鍍膜吸收后沿內管壁傳遞到管內的水。管內的水吸熱后溫度升高，比重減小而上升，形成一個向上的動力，構成一個熱虹吸系統。隨著熱水的不斷上移并儲存在儲水箱上部，同時溫度較低的水沿管的另一側不斷補充如此循環往復，最終整箱水都升高至一定的溫度。而平板式熱水器，一般為分體式熱水器，介質在集熱板內因熱虹吸自然循環，將太陽輻射在集熱板的熱量及時傳送到水箱內，水箱內通過熱交換（夾套或盤管）將熱量傳送給冷水

選擇性吸收膜層優點: 耐高溫、抗老化、不脫膜、顏色一致

本公司選用優質3.3高硼硅玻璃管材。它具有良好的抗急熱、冷沖擊性能、透光率高、以及高強度、特硬度、低脆性、耐磨損、不易產生劃痕等優良機械性能。

高硼硅3.3玻璃的組成

玻璃成分	SiO2	B2O3	Al2O3	Na2O	Fe2O3
含量（%）	80	13.1	2.4	4.1	0.04

序號	參數	三靶管58mm×1800mm
1	結構	全玻璃雙管同軸結構
2	材料	高硼硅3.3玻璃
3	外管直徑	Φ58±0.7mm &=1.6mm
4	內管直徑	Φ47±0.7mm &=1.9mm±0.5mm
5	規格長度	1800mm
6	熱膨脹系數	(3.3±0.1)×10-6
7	吸收涂層結構	紫銅、不銹鋼、鋁
8	沉積方法	三靶直流磁控反映濺射
9	吸收比	0.93（AM1.5）
10	半球發射比	0.04-0.06（80℃±5℃）
11	夾層真空度	P≤3×10-3(Pa)
12	空曬溫度	250℃
13	平均熱損系數	ULT= 0.4-0.6w/(㎡.℃)
14	機械沖擊性能	Φ≤30mm鋼球
15	悶曬太陽輻射照量	H=3.7~4.2 MJ/㎡(58mm)
